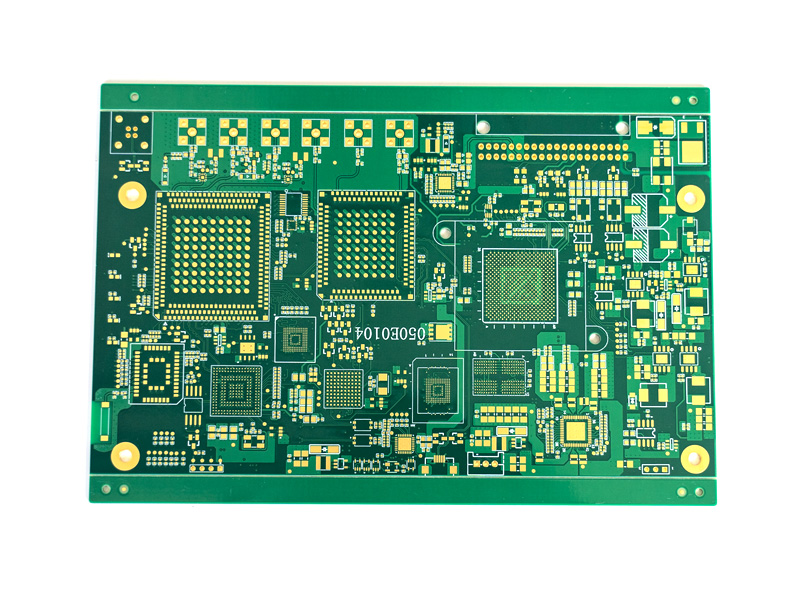

了解多層阻抗電路板的設計原理至關重要。傳統的電路板設計通常只關注電氣性能，而忽略了信號傳輸?shù)耐暾浴ｋS著電子技術的快速發展，尤其是高頻和高速信號的廣泛應用，信號完整性問題變得愈加突出。多層阻抗電路板正是為解決這一問題而生的。它通過在多個層中精確控制阻抗值，使每一層的信號傳輸都能達到最佳效果，從而減少信號反射和串?dāng)_。例如，在高速數字電路中，如果信號遇到阻抗不匹配的情況，就會產生反射和失真，這會影響整個系統的性能。而多層阻抗電路板能夠確保每一層的阻抗與信號源和負載相匹配，避免這些問題的發生。
在制造工藝方面，多層阻抗電路板的制作需要高度的精度和專業技術。首先是材料的選擇，高質量的基材是保證阻抗控制精度的基礎。通常使用FR4或更高級的高頻材料，這些材料具有優異的介電常數穩定性和低損耗特性。接下來是線路布局和圖案化，設計師需要根據電路的需求進行詳細的線路規劃，并采用先進的光刻技術將線路圖案轉移到基材上。然后是鍍銅和蝕刻過程，通過電鍍和化學蝕刻的方法形成導電線路。最后是多層壓合，將不同層按照設計的阻抗要求進行壓合并固化，形成一個完整的多層阻抗電路板。
除了設計和制造工藝外，多層阻抗電路板在不同領域內的應用也值得深入探討。在高速通信領域，多層阻抗電路板被廣泛應用于路由器、交換機等網絡設備中。這些設備需要在極高頻率下工作，對信號完整性的要求非常高。多層阻抗電路板能夠提供穩定的阻抗匹配，確保信號傳輸?shù)臏?zhǔn)確性和可靠性。例如，在10Gbps甚至更高的數據傳輸速率下，傳統的單層電路板很難滿足信號質量的要求，而多層阻抗電路板則能夠輕松應對這一挑戰。
在醫療領域，多層阻抗電路板同樣扮演著重要的角色。現代醫療設備如心電圖機、核磁共振成像儀等都依賴于高精度的信號處理和傳輸。這些設備內部的電路板需要在復雜的電磁環境中工作，對阻抗控制有極高的要求。多層阻抗電路板能夠提供優異的抗干擾性能，保證醫療設備的穩定性和可靠性。例如，在心電圖機中，如果信號受到干擾，可能會導致誤診或漏診。而采用多層阻抗電路板可以有效地減少這種情況的發生。
多層阻抗電路板還在航空航天、軍事通信等領域發揮著重要作用。這些領域?qū)υO(shè)備的可靠性和穩定性有著極高的要求，任何輕微的信號失真都可能導致嚴重的后果。多層阻抗電路板能夠在不同的環境條件下保持穩定的性能，確保設備的正常運行。例如，在衛星通信系統中，由于衛星處于真空和極端溫度的環境中，對電路板的可靠性提出了極高的要求。而多層阻抗電路板能夠滿足這些嚴格的條件。
多層阻抗電路板作為現代電子產品中的關鍵組件，其設計原理和制造工藝的復雜性決定了它在各個領域中的廣泛應用。通過精確控制各層的阻抗值，多層阻抗電路板不僅提高了電路的性能，還拓展了電子設備的應用范圍。對于廣大工程師和技術人員來說，深入了解并掌握這一技術將有助于推動電子工程領域的創新與發展。同時，這也激發了更多關于電子工程創新的思考，為未來的技術進步奠定了堅實的基礎。隨著科技的不斷發展，我們有理由相信，多層阻抗電路板將在更多的領域中發揮更加重要的作用。
